HB系列振動電機

2016/10/24 9:42:48

振動電機_防爆振動電機_倉壁振動器_振動平臺_給料機_新鄉市宏達振動設備有限責任公司

　　

一　工作原理

1、振動電機是各類振動機械的振源，廣泛應用于冶金、煤炭、鑄造、電力、礦山、化工等行業，振動平穩，調節方便，可作為振動給料機、振動篩、振動落砂機、振動干燥機、料倉防閉塞等設備的振源。

2、主體結構

振動電機由特制電機加偏心塊組成。

振動電機通電旋轉轉，帶動電機軸兩端的偏心塊旋轉，產生離心力（激振力），通過電機底腳傳遞給振動機械。

3、工作參數

振次（轉速）：HB系列振動電機分別為2、4、6、8級，振次分別為2900、1460、980、740RPM。

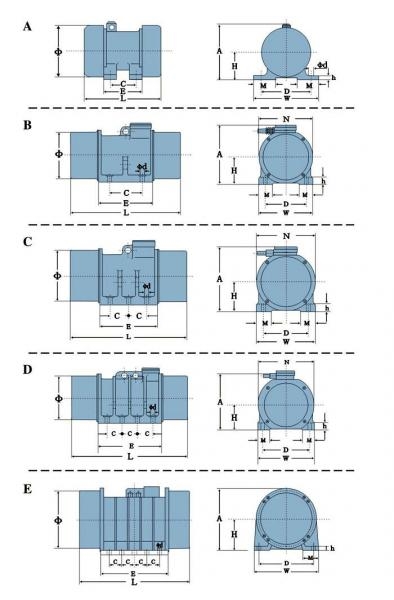

二　安裝示意圖

20161024095719_7606

三　HB系列振動電機安裝尺寸表



型號 振次 最大 激振力 額定 功率 額定 電流 圖號 安裝尺寸 外形尺寸 緊固 重量 kg
rpm KN Kw A C D L H A Φ E W h M φd 螺栓
HB 0.7-2 2900 0.7 0.15 0.4 A 100 140 240 80 190 140 147 180 20 45 13 M12 11
HB 1.5-2 1.5 0.15 0.4 12
HB 2.5-2 2.5 0.25 0.4 13
HBM0.7-2 0.7 0.15 0.4 90 130 11
HBM1.5-2 1.5 0.15 0.4 12
HB 5-2 5.0 0.40 1.0 120 150 330 105 211 170 160 200 21 58 18 M16 23
HB 8-2 8.0 0.75 1.6 B 140 170 430 110 240 213 220 220 22 48 22 M20 41
HB 16-2 16 1.50 3.4 140 200 440 140 280 260 220 260 22 65 22 M20 60
HB 20-2 20 1.80 4.0 62
HB 30-2 30 2.00 4.0 C 83 230 520 160 320 303 280 280 25 75 92
HBM30-2 30 2.00 4.0 105 248 570 160 330 303 290 318 25 85 22 M20 131
HB 45-2 45 3.00 6.8 118 280 620 205 410 389 340 340 25 85 26 M24 185
HBM1.2-4 1460 1.20 0.07 0.25 A 90 130 290 80 190 140 147 180 16 45 13 M12 14
HB 1.2-4 1.2 0.07 0.25 100 140 14
HB 2.5-4 3 0.10 0.3 18
HB 5-4 5 0.20 0.5 120 150 330 105 211 170 160 200 21 58 18 M16 27
HB 8-4 8 0.40 1.1 B 140 170 430 110 240 213 220 220 22 48 22 M20 45
HB 10-4 10 0.50 1.1 48
HB 16-4 16 0.75 1.8 140 200 405 140 280 260 220 260 22 65 65
HB 20-4 20 1.10 2.6 67
HB 25-4 25 1.50 3.0 C  83 230 520 160 320 303 280 280 25 75 102
HB 32-4 32 2.00 4.5 107
HBM32-4 32 2.00 4.5 105 248 570 160 330 303 290 318 25 85 22 M20 152
HB 40-4 40 2.20 5.0 138
HB 50-4 50 2.50 6.4 118 280 620 205 410 389 340 340 25 85 26 M24 240
HB 75-4 75 4.00 10.0 120 320 650 200 410 389 370 400 32 102 32 M30 271
HB 100-4 100 6.00 14.0 140 380 750 220 430 403 395 510 32 110 321
HB 120-4 120 8.00 18.5 140 440 720 235 470 445 404 540 37 100 38 M36 400
HB 140-4 140 10.0 23.0 D 120 462 940 260 540 445 510 550 38 120 38 M36 510
HB 160-4 160 10.0 24.3 521
HBM140-4 140 10.0 23.0 118 460 520
HBM160-4 160 10.0 24.3 540
HB 2.5-6 980 2.5 0.20 0.6 A 120 150 330 105 211 170 160 200 21 58 18 M16 27
HB 5-6B 5 0.40 1.2 B 375 110 230 213 170 200 23 60 38
HB 5-6 5 0.40 1.2 140 170 430 110 240 213 220 220 22 48 22 M20 45
HB 8-6 8 0.55 1.5 460 53
HB 10-6 10 0.75 2.1 140 200 440 140 280 260 220 260 22 65 69
HB 16-6  16 1.10 2.9 500 85
HB 20-6  20 1.50 3.5 C 83 230 520 160 320 303 280 280 25 75 107
HBM26-6 26 2.20 5.6 105 248 620 160 330 303 290 318 25 85 22 M20 168
HB 30-6 30 2.20 5.6 170
HB 40-6 40 3.00 6.8 645 189
HB 50-6 50 3.70 8.1 118 280 620 205 410 389 340 340 25 85 26 M24 226
HB 75-6 980 75 5.50 11.9 C 120 320 700 200 410 380 370 400 32 102 32 M30 285
HB 100-6 100 7.50 17.5 140 380 800 220 430 403 395 510 32 110 385
HB 120-6 120 8.50 17.7 140 440 770 235 470 445 404 540 37 100 38 M36 434
HB 140-6 140 9.50 19.6 D 120 462 980 260 540 445 510 550 38 120 38 M36 530
HB 160-6 160 12.0 24.0 650
HBM140-6 140 9.50 19.6 118 460 530
HBM160-6 160 12.0 24.0 650
HB 180-6 180 14.0 28.3 120 520 900 270 560 490 530 610 40 125 45 M42 840
HB 200-6 200 17.0 34.0 950 850
HB 220-6 220 19.0 38.0 1150 857
HB 240-6 240 19.0 38.0 901
HBM260-6 260 20.0 45.7 D 146 570 1130 310 630 585 650 680 56 150 50 M48 1290
HBM280-6 280 21.0 46.7 1155 1340
HBM300-6 300 23.0 52.5 1185 1352
HBM320-6 320 24.0 56.8 1220 1430
HBM340-6 340 25.0 59.1 1250 1490
HBM360-6 360 26.0 61.9 1280 1550
HB 250-6 250 21.0 40.0 E 130 630 1180 365 740 600 700 730 50 175 45 M42 1450
HB 300-6 300 25.0 42.0 1600
HBM400-6 400 28.0 65.7 1300 1890
HBM430-6 430 29.0 68.6 1320 1950
HBM460-6 460 30.0 72.1 1350 2030
HB 5-8 740 5 0.40 1.6 B 140 200 440 140 280 260 220 260 22 65 22 M20 69
HB 10-8 10 0.75 2.9 C 83 230 520 160 320 303 280 280 25 75 107
HB 16-8 16 1.50 4.1 105 248 620 160 330 303 290 318 25 85 22 M20 165
HB 20-8 20 2.20 6.0 189
HB 30-8 30 3.00 8.1 118 280 620 205 410 389 340 340 25 85 26 M24 226
HB 50-8 50 4.20 10.5 120 318 700 200 410 380 370 400 32 102 32 M30 285
HB 75-8 75 6.50 16.0 138 380 800 220 430 403 395 510 32 110 38 M36 382
HB 100-8 100 8.50 21.8 D 120 462 940 260 540 445 510 550 38 120 650
HB 120-8 120 10.0 22.0 680
HB 140-8  140 10.0 26.0 120 520 950 270 560 490 530 610 40 125 45 M42 900
HB 200-8 200 14.0 39.0 1150 930
HB220-8 220 17.0 48.3 1290 1230
HB240-8 240 18.0 50.6 D 146 570 1270 310 630 585 650 680 56 150 50 M48 1430
HB260-8 260 19.0 52.1 1310 1310
HB280-8 280 20.0 53.8 1350 1350
HB300-8 300 21.0 55.1 1390 1390
HB320-8 320 22.0 56.3 1430 1430
HB 250-8 250 18.0 38 E 130 630 1300 365 740 600 700 730 50 175 45 M42 1950
HB 300-8 300 19.0 40 2100
HB340-8 340 23.0 60.5 1420 2130
HB360-8 360 25.0 66.9 1450 2180
HB380-8 380 28.0 77.0 1490 2260
HB400-8 400 29.0 81.2 1530 2310
